浙江协利科技有限公司专利：一种带有立体支撑机构的磁贴式贺卡。本实用新型公开了一种带有立体支撑机构的磁贴式贺卡，第一卡片页外壁表面设有留言页，红色尼龙线延伸出卡片本体的一端外套有第一磁贴，凹槽内均安装第二磁贴，第一卡片页和第二卡片页内均对称设有支撑垫板，支撑垫板上均通过热熔胶固定小型弹簧，小型弹簧顶端均设有泡沫胶垫，泡沫胶垫顶端黏贴基底纸板，基底纸板中间有对折线，第二装饰物底部的支撑片纵向贯穿固定件并内扣与基底纸板下表面贴合固定；本带有立体支撑机构的磁贴式贺卡，方便贺卡放置在醒目位置，方便贺卡收纳，贺卡整体性强，整体安全性高，整体立体性好，不易倒塌，且方便贺卡闭合。

申请/代理机构

1.一种带有立体支撑机构的磁贴式贺卡，包括卡片本体(23)，其特征在于：所述卡片本体(23)分为第一卡片页(6)和第二卡片页(1)，第一卡片页(6)外壁表面设有留言页(2)，第一卡片页(6)和第二卡片页(1)连接处设有通孔，通孔内插入红色尼龙线(5)，红色尼龙线(5)延伸出卡片本体(23)的一端外套有第一磁贴(4)，第一磁贴(4)底端连接第一装饰物(3)，第一卡片页(6)和第二卡片页(1)内壁的两侧均设有凹槽(17)，凹槽(17)内均安装第二磁贴(21)，第一卡片页(6)和第二卡片页(1)内均对称设有支撑垫板(14)，支撑垫板(14)上均通过热熔胶固定小型弹簧(20)，小型弹簧(20)顶端均设有泡沫胶垫(19)，泡沫胶垫(19)顶端黏贴基底纸板(13)，基底纸板(13)中间有对折线，基底纸板(13)上表面设有固定件(16)，固定件(16)位置与基底纸板(13)中间对折线位置对齐，第二装饰物(9)底部的支撑片(12)纵向贯穿固定件(16)并内扣与基底纸板(13)下表面贴合固定，支撑片(12)顶端对称设有第一装饰片(8)、第二装饰片(10)、第三装饰片(7)和第四装饰片(11)，第一装饰片(8)、第二装饰片(10)、第三装饰片(7)和第四装饰片(11)的交接处设有对折缝(15)。

2.根据权利要求1所述的一种带有立体支撑机构的磁贴式贺卡，其特征在于：所述第一卡片页(6)和第二卡片页(1)中间有对折线，第一卡片页(6)和第二卡片页(1)中间的对折线与基底纸板(13)中间的对折线位置对齐，第一卡片页(6)内设有两个支撑垫板(14)，第二卡片页(1)内设有两个支撑垫板(14)，第一卡片页(6)和第二卡片页(1)可通过对折线对折贴合。

3.根据权利要求1所述的一种带有立体支撑机构的磁贴式贺卡，其特征在于：所述第二装饰物(9)包括第一装饰片(8)、第二装饰片(10)、第三装饰片(7)和第四装饰片(11)。

4.根据权利要求1所述的一种带有立体支撑机构的磁贴式贺卡，其特征在于：所述第一卡片页(6)内壁的第二磁贴(21)与第二卡片页(1)内壁的第二磁贴(21)对称设置，第二磁贴(21)外均设有缓冲垫(22)。

5.根据权利要求1所述的一种带有立体支撑机构的磁贴式贺卡，其特征在于：所述支撑片(12)为“L”型，固定件(16)上设有通孔，通孔尺寸与支撑片(12)尺寸适配。

6.根据权利要求1所述的一种带有立体支撑机构的磁贴式贺卡，其特征在于：所述对折缝(15)延伸至支撑片(12)上，对折缝(15)与固定件(16)角度呈90度。

说明书

一种带有立体支撑机构的磁贴式贺卡

技术领域

[0001]本实用新型涉及贺卡技术领域，具体为一种带有立体支撑机构的磁贴式贺卡。

背景技术

[0002]贺卡的产生源于人类社交的需要。它是人与人之间的一种情感交往，而这种交往又往往以短句表达，一看亦言简意赅，久而久之，贺语就出现了程式化，讲究喜庆，互送吉语，传达人们对生活的期冀与对未来的憧憬，现有的贺卡大多是平面贺卡且结构单一，不具有立体性，美感度差，现有的立体贺卡大多通多剪纸的方式制成，没有支撑结构，容易倒塌，且闭合不够紧密，不方便收纳，容易损坏。

实用新型内容

[0003]本实用新型的目的在于提供一种带有立体支撑机构的磁贴式贺卡，具有醒目性强，闭合紧密，方便收纳，整体性强，整体安全性高，整体立体性好，不易倒塌，且方便闭合的优点，可以解决现有技术中的问题。

[0004]为实现上述目的，本实用新型提供如下技术方案：

[0005]一种带有立体支撑机构的磁贴式贺卡，包括卡片本体，所述卡片本体分为第一卡片页和第二卡片页，第一卡片页外壁表面设有留言页，第一卡片页和第二卡片页连接处设有通孔，通孔内插入红色尼龙线，红色尼龙线延伸出卡片本体的一端外套有第一磁贴，第一磁贴底端连接第一装饰物，第一卡片页和第二卡片页内壁的两侧均设有凹槽，凹槽内均安装第二磁贴，第一卡片页和第二卡片页内均对称设有支撑垫板，支撑垫板上均通过热熔胶固定小型弹簧，小型弹簧顶端均设有泡沫胶垫，泡沫胶垫顶端黏贴基底纸板，基底纸板中间有对折线，基底纸板上表面设有固定件，固定件位置与基底纸板中间对折线位置对齐，第二装饰物底部的支撑片纵向贯穿固定件并内扣与基底纸板下表面贴合固定，支撑片顶端对称设有第一装饰片、第二装饰片、第三装饰片和第四装饰片，第一装饰片、第二装饰片、第三装饰片和第四装饰片的交接处设有对折缝。

[0006]优选的，所述第一卡片页和第二卡片页中间有对折线，第一卡片页和第二卡片页中间的对折线与基底纸板中间的对折线位置对齐，第一卡片页内设有两个支撑垫板，第二卡片页内设有两个支撑垫板，第一卡片页和第二卡片页可通过对折线对折贴合。

[0007]优选的，所述第二装饰物包括第一装饰片、第二装饰片、第三装饰片和第四装饰片。

[0008]优选的，所述第一卡片页内壁的第二磁贴与第二卡片页内壁的第二磁贴对称设置，第二磁贴外均设有缓冲垫。

[0009]优选的，所述支撑片为“L”型，固定件上设有通孔，通孔尺寸与支撑片尺寸适配。

[0010]优选的，所述对折缝延伸至支撑片上，对折缝与固定件角度呈90度。

[0011]与现有技术相比，本实用新型的有益效果如下：

[0012]

1.本带有立体支撑机构的磁贴式贺卡，第一卡片页外壁表面设有留言页；留言页的设置具有传递情感的效果。

[0013]

2.本带有立体支撑机构的磁贴式贺卡，红色尼龙线延伸出卡片本体的一端外套有第一磁贴，第一磁贴底端连接第一装饰物；第一磁贴的设置具有方便贺卡放置在醒目位置，增加醒目性的效果。

[0014]

3.本带有立体支撑机构的磁贴式贺卡，第一卡片页和第二卡片页内壁的两侧均设有凹槽，凹槽内均安装第二磁贴，第一卡片页内壁的第二磁贴与第二卡片页内壁的第二磁贴对称设置；第二磁贴的设置具有方便贺卡收纳，增加贺卡整体性的效果。

[0015]

4.本带有立体支撑机构的磁贴式贺卡，第二磁贴外均设有缓冲垫；缓冲垫的设置具有提高贺卡整体安全性，提高客户使用体验的效果。

[0016]

5.本带有立体支撑机构的磁贴式贺卡，小型弹簧顶端均设有泡沫胶垫，泡沫胶垫顶端黏贴基底纸板，基底纸板中间有对折线，基底纸板上表面设有固定件，固定件位置与基底纸板中间对折线位置对齐，第二装饰物底部的支撑片纵向贯穿固定件并内扣与基底纸板下表面贴合固定，支撑片为“L”型，固定件上设有通孔，通孔尺寸与支撑片尺寸适配。基底纸板、固定件和支撑片的设置具有提高贺卡整体立体性，不易倒塌，且方便贺卡闭合的效果。

附图说明

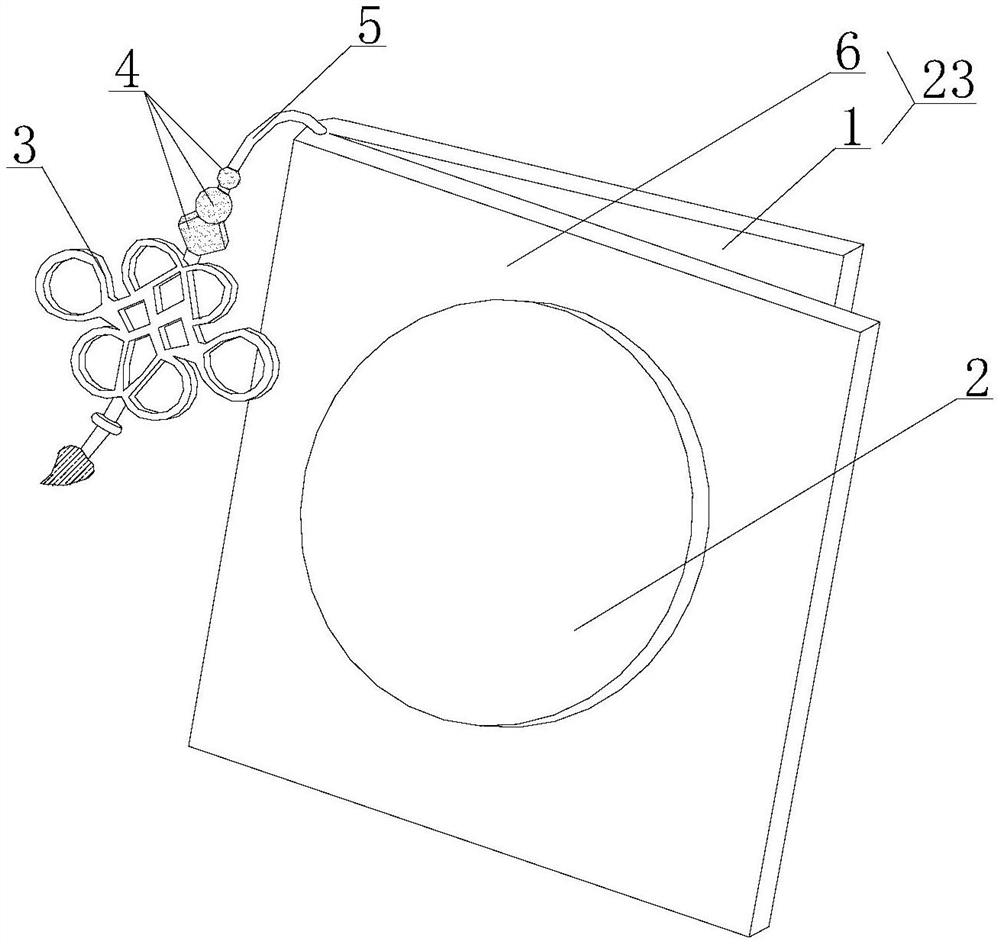

[0017]图1为本实用新型的整体外观结构示意图；

[0018]图2为本实用新型的展开正视截面结构示意图；

[0019]图3为本实用新型的展开侧视截面结构示意图；

[0020]图4为本实用新型的卡片本体展开结构示意图；

[0021]图5为本实用新型的B处放大结构示意图；

[0022]图6为本实用新型的A处放大结构示意图。

[0023]图中：1、第二卡片页；2、留言页；3、第一装饰物；4、第一磁贴；5、红色尼龙线；6、第一卡片页；7、第三装饰片；8、第一装饰片；9、第二装饰物；10、第二装饰片；11、第四装饰片；12、支撑片；13、基底纸板；14、支撑垫板；15、对折缝；16、固定件；17、凹槽；19、泡沫胶垫；20、小型弹簧；21、第二磁贴；22、缓冲垫；23、卡片本体。

具体实施方式

[0024]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

[0025]请参阅图1‑6，一种带有立体支撑机构的磁贴式贺卡，包括卡片本体23，卡片本体23分为第一卡片页6和第二卡片页1，第一卡片页6外壁表面设有留言页2，可以在留言页2写下祝福问候，起到传递情感的作用；第一卡片页6和第二卡片页1连接处设有通孔，通孔内插入红色尼龙线5，红色尼龙线5延伸出卡片本体23的一端外套有第一磁贴4，第一磁贴4底端连接第一装饰物3，可以通过第一磁贴4将整张贺卡悬挂在冰箱等具有磁铁吸力的醒目位置；第一卡片页6和第二卡片页1内壁的两侧均设有凹槽17，凹槽17内均安装第二磁贴21，第一卡片页6内壁的第二磁贴21与第二卡片页1内壁的第二磁贴21对称设置，第二磁贴21外均设有缓冲垫22；可将贺卡折叠，使第一卡片页6内壁和第二卡片页1内壁贴合，此时第二磁贴21相互吸附，通过缓冲垫22减小吸附时吸力，防止夹手，也更方便开启贺卡，提高贺卡整体的安全性；第一卡片页6和第二卡片页1中间有对折线，第一卡片页6和第二卡片页1中间的对折线与基底纸板13中间的对折线位置对齐，第一卡片页6内设有两个支撑垫板14，第二卡片页1内设有两个支撑垫板14，第一卡片页6和第二卡片页1可通过对折线对折贴合；第一卡片页6和第二卡片页1内均对称设有支撑垫板14，支撑垫板14上均通过热熔胶固定小型弹簧20，小型弹簧20顶端均设有泡沫胶垫19，泡沫胶垫19顶端黏贴基底纸板13，基底纸板13中间有对折线，基底纸板13上表面设有固定件16，固定件16位置与基底纸板13中间对折线位置对齐，第二装饰物9底部的支撑片12纵向贯穿固定件16并内扣与基底纸板13下表面贴合固定，支撑片12为“L”型，固定件16上设有通孔，通孔尺寸与支撑片12尺寸适配。第二装饰物9包括第一装饰片8、第二装饰片10、第三装饰片7和第四装饰片11；支撑片12顶端对称设有第一装饰片8、第二装饰片10、第三装饰片7和第四装饰片11，第一装饰片8、第二装饰片10、第三装饰片7和第四装饰片11的交接处设有对折缝15；对折缝15延伸至支撑片12上，对折缝15与固定件16角度呈90度。闭合时，将第三装饰片7通过对折缝15与第一装饰片8贴合，第二装饰片10通过对折缝15与第四装饰片11贴合，再将支撑片12向固定件16方向推到，带动第二装饰物9与基底纸板13平行，再将第一卡片页6和第二卡片页1向内对折，小型弹簧20顶端互相压住，通过第二磁贴21吸附，整张贺卡闭合；开启时则将第一卡片页6和第二卡片页1向外掰开，小型弹簧20带动基底纸板13向上弹出，弹力带动第二装饰物9立起。

[0026]综上所述，本带有立体支撑机构的磁贴式贺卡，闭合时，将第三装饰片7通过对折缝15与第一装饰片8贴合，第二装饰片10通过对折缝15与第四装饰片11贴合，再将支撑片12向固定件16方向推到，带动第二装饰物9与基底纸板13平行，再将第一卡片页6和第二卡片页1向内对折，小型弹簧20顶端互相压住，通过第二磁贴21吸附，整张贺卡闭合；开启时则将第一卡片页6和第二卡片页1向外掰开，小型弹簧20带动基底纸板13向上弹出，弹力带动第二装饰物9立起。

[0027]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

[0028]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
